一块液冷板的报废，往往从“毛坯”就开始了

在新能源电池包、储能系统、数据中心服务器的散热方案里，液冷板是整条热管理链路的“血管”。它的可靠性，直接决定了电池会不会热失控、机柜能不能稳定降频。

相比压铸/铸造毛坯，锻造液冷板毛坯凭借更致密的金属流线、更高的强度和更优的承压密封性，正成为高可靠场景的首选。但你有没有遇到过这样的生产现场：

• CNC 刀片刚走完一刀，本该致密的锻件内部却露出折叠缝，流道孔打穿后形成贯穿漏液通道；

• 到了气密检测工位，整批产品密封性集体不过关，氦检翻红；

• 钎焊炉出来一测，焊缝大面积虚焊，整板只能当废铝卖。

很多人第一反应就是“加工参数没弄对”“机器出毛病了”。但你往根儿上刨，问题往往不出在你砸了大钱的那道精加工工序上，而在源头锻造出来的毛坯，本身就带着毛病进了厂。毛坯缺陷吓人的地方就是“藏得深”：它一般不会在收货时看看外观就露馅儿，而是得等数控加工、焊接、清洗、检验这些又费钱又费时间的工序全都走完了，才突然给你爆个大雷。到那会儿，加工费和人工费早就沉底了，报废的损失往往是毛坯本身价格的10到50倍。

下面按“内部—结构—几何—表面”四类，把那些容易导致后续加工报废的锻造毛坯缺陷逐一拆开说清楚。

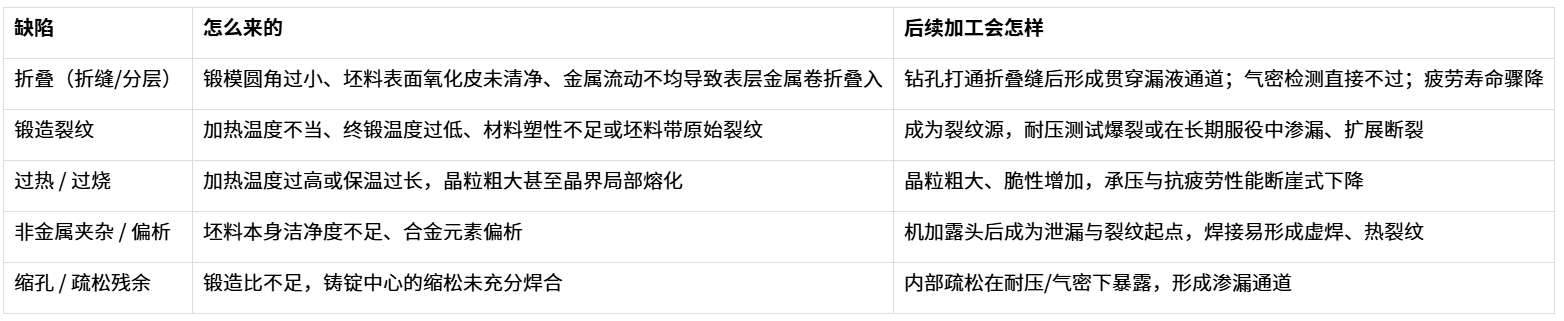

内部缺陷：看不见的“定时炸弹”

这类缺陷藏在材料内部，外观检根本发现不了，只有在钻孔、耐压、气密环节才会“现原形”。

关键点：内部缺陷的检出高度依赖 X 光、工业 CT、氦质谱气密——普通抽检很容易漏网，一旦成批流到后道，就是整线停线。

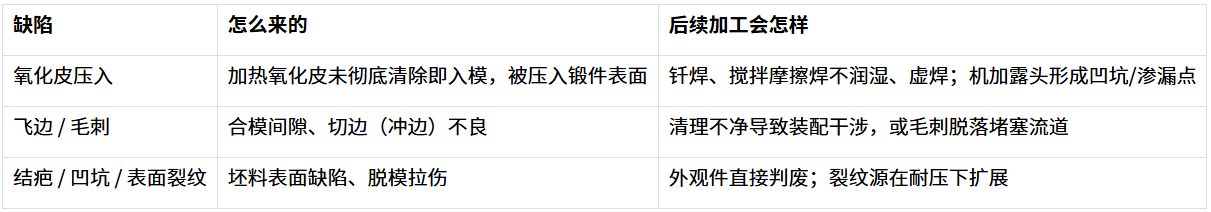

表面缺陷：焊接与外观的“隐形门槛”

别小看氧化皮压入——它对钎焊是致命的。一块带压入氧化皮的毛坯进炉，焊料根本铺不开，出来的就是一串虚焊点，整板报废。

为什么锻造毛坯缺陷的代价特别高？

锻造毛坯缺陷的代价格外沉重，核心在于"发现晚、损失大、波及广"三重叠加：来料检难以 100% 覆盖内部及组织缺陷，往往等后道工序的成本已经沉没才暴露问题；而此时单块报废的损失早已被 CNC、焊接、清洗、检测等工序放大十余倍；更棘手的是，同一炉次、同一模具的工艺缺陷常成批出现，绝非偶发一两块，一旦出问题便是整批受损。

怎么把报废挡在源头？

1. 来料质量控制：外观全检 + 关键件 X 光/气密/氦检 + 尺寸三坐标抽检，别只看一张合格证。

2. 供应商能力评估：看锻造工艺稳定性（加热炉温均匀性、模具寿命管理）、过程 CPK、历史缺陷率数据，而不是只比单价。

3. 设计协同（DFM 前置）：合理设计模锻圆角、锻造比与流线方向，避免薄壁突变、大平面无加强筋，从源头降低折叠/充不满概率。

4. 批次追溯 + SPC：任何一批出问题，能快速锁定炉次、模具、班次，把影响面压到最小。

锻造液冷板的可靠性，是设计、毛坯、加工、检测每一环的乘积，而不是某一环的“单科满分”。把毛坯缺陷挡在源头，远比在产线上反复救火要省钱、省心。

如果你的项目正在选型液冷板毛胚，或需要“锻造毛坯 + 精密加工 + 气密检测”的一体化交付，建议把来料缺陷管控标准和批次追溯能力明确写进技术协议。我们在液冷板从锻造毛坯到成品的全流程品控上积累了成熟方案，欢迎交流具体工况与图纸，一起把报废率压到最低。
